Как сделать надежный мангал-казан из кирпича

Содержание:

• Этапы строительства
• Как правильно выбрать место?
• Какие нужны материалы и инструменты
• Выбор кирпича: виды, размеры, марки
• Подготовка раствора
• Подготовка фундамента
• Кладка кирпичного мангала
• Порядовка мангала из кирпича и зачем она нужна
• Как самостоятельно составить порядовку
• Как пользоваться порядовкой на практике

Кирпичный мангал с печью для казана — это сердце мангальной зоны на загородном участке. Такое сооружение представляет собой не просто место для жарки шашлыков, а полноценный мангальный комплекс, позволяющий готовить блюда любой сложности: от шашлыков до наваристого плова и супов.

Этапы строительства

Построить кирпичный мангал с печью для казана своими руками — задача вполне выполнимая, особенно если подойти к делу с пониманием технологии. Это выгодное капитальное вложение, ведь заводские металлические аналоги не сравнятся с кирпичом по долговечности и сохранению тепла. Давайте разберем все этапы строительства по порядку.

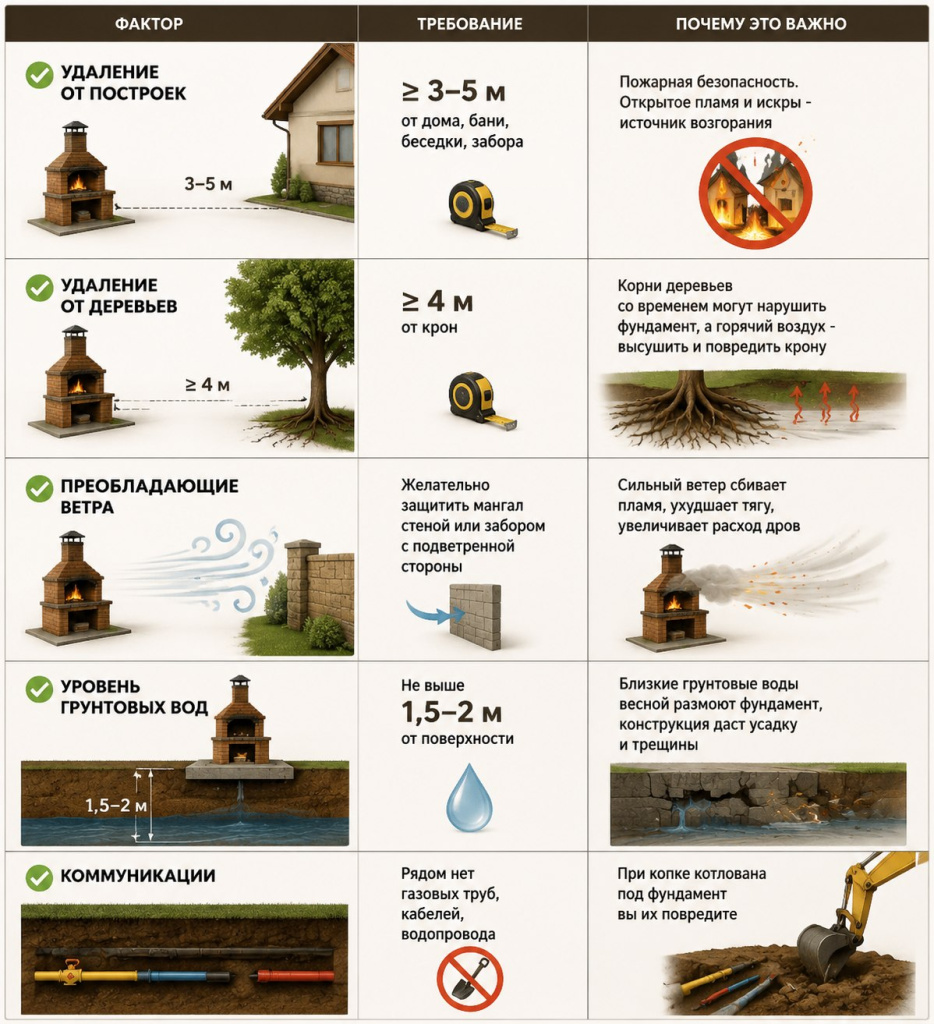

Как правильно выбрать место?

Переставить готовую конструкцию весом под тонну невозможно, поэтому выбрать место нужно идеально.

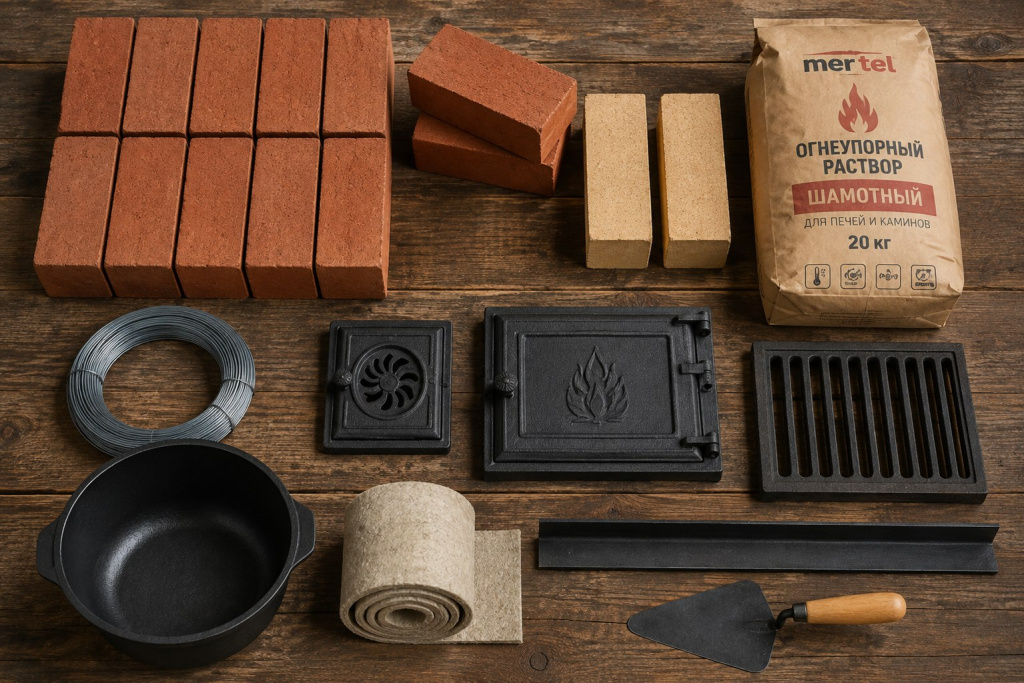

Какие нужны материалы и инструменты

Основные материалы

Полный набор инструментов

Выбор кирпича: виды, размеры, марки

Шамотный (огнеупорный) кирпич

Керамический полнотелый кирпич

Как проверить качество кирпича

• Ударьте молотком — звонкий звук говорит о хорошем обжиге.
• Сломайте уголок — внутри структура должна быть однородной, без крупных пустот.
• Намочите водой — качественный кирпич впитывает влагу медленно.
• Проверьте геометрию — все грани должны быть ровными, углы прямыми.

Рассчитать количество кирпичей можно по формуле (приблизительная):
Количество = (периметр стен × высоту) ÷ площадь грани кирпича + запас 10–15% на бой и подрезку.

На практике для стандартного мангала-казана на 2–3 блюда одновременно:
Красный кирпич: 600–800 шт.
Шамотный: 80–120 шт.

Подготовка раствора

Вариант 1: Раствор для шамотной кладки (топка, камера сгорания)

• Состав: Готовая сухая смесь (мертель) + вода.
• Смесь: мертель, шамотный мертель, термостойкая глина.
• Пропорции — строго по инструкции производителя.
• Консистенция: Густая сметана. Не слишком жидкая (сползет) и не слишком сухая (плохая адгезия).
• Особенность: Смесь не содержит цемента — только глина и шамотный песок. Она расширяется при нагреве, компенсируя тепловое расширение кирпича.

Вариант 2: Раствор для внешней кладки (красный кирпич)

• Состав: глина (жирная) + песок + вода. Или готовая смесь для печей.
• Пропорции (классические): На 1 часть жирной глины — 1,5–2 части песка (зависит от жирности глины). Воды — столько, чтобы раствор не прилипал к рукам, но был пластичным.

Раствор должен быть однородным, без комков. Глину перед замесом замачивают на 24–48 часов, затем протирают через сито.

Подготовка фундамента

1. Разметка и котлован: Размер котлована на 10–15 см шире будущего мангала с каждой стороны. Глубина: 30–40 см (если почва непучинистая) или до 50–60 см (если глина/суглинок с высоким УГВ). Дно выравнивается и трамбуется.
2. Песчано-гравийная подушка: Засыпать слой песка 10 см, пролить водой, утрамбовать. Засыпать слой щебня 10 см, утрамбовать.
3. Опалубка: Сбить из досок 25–30 мм шириной короб по размеру котлована. Высота опалубки — на 5–10 см выше уровня земли.

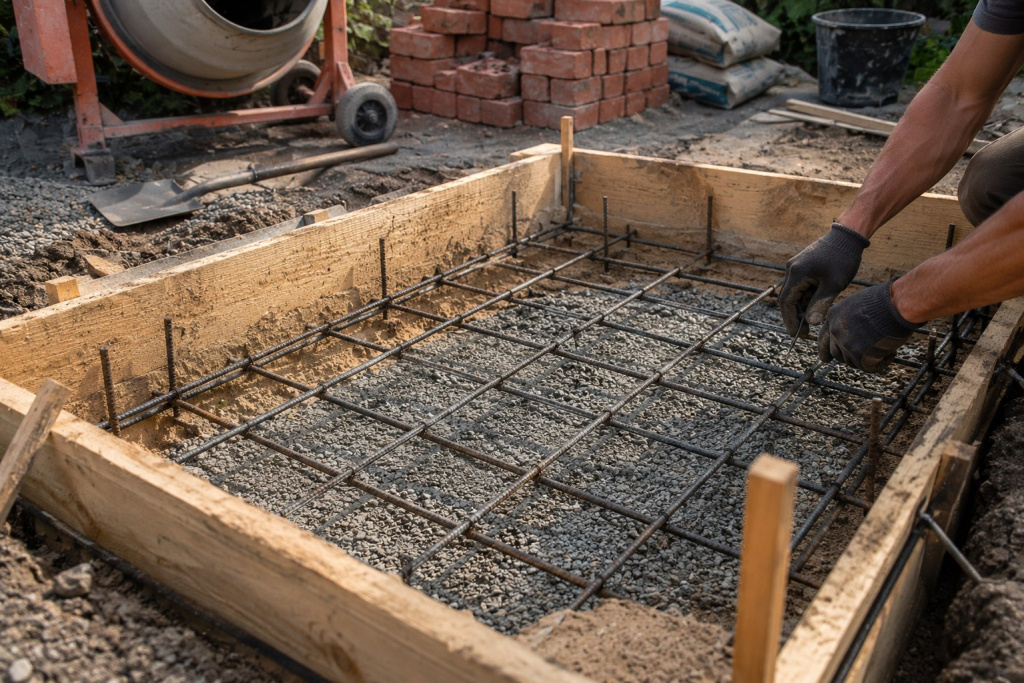

4. Армирование: Вязать сетку из арматуры диаметр 10–12 мм с ячейкой 15×15 см. Уложить на подушку, приподняв на 5 см (с помощью кирпичей или пластиковых фиксаторов), чтобы арматура оказалась внутри бетона, а не на дне.
5. Заливка бетона: Состав бетона: 1 часть цемента М400 + 3 части песка + 5 частей щебня + вода. Заливать в один прием, чтобы не было холодных швов. Поверхность выровнять правилом или доской. Накрыть полиэтиленом, чтобы медленно высыхал.
6. Сушка и набор прочности: Первые 7 дней раз в день поливать водой (чтобы не треснул). Полная готовность фундамента — через 2–3 недели.
7. Гидроизоляция: Поверх застывшего бетона уложить 2 слоя рубероида внахлест. Это отсечет капиллярную влагу из грунта.

Кладка кирпичного мангала

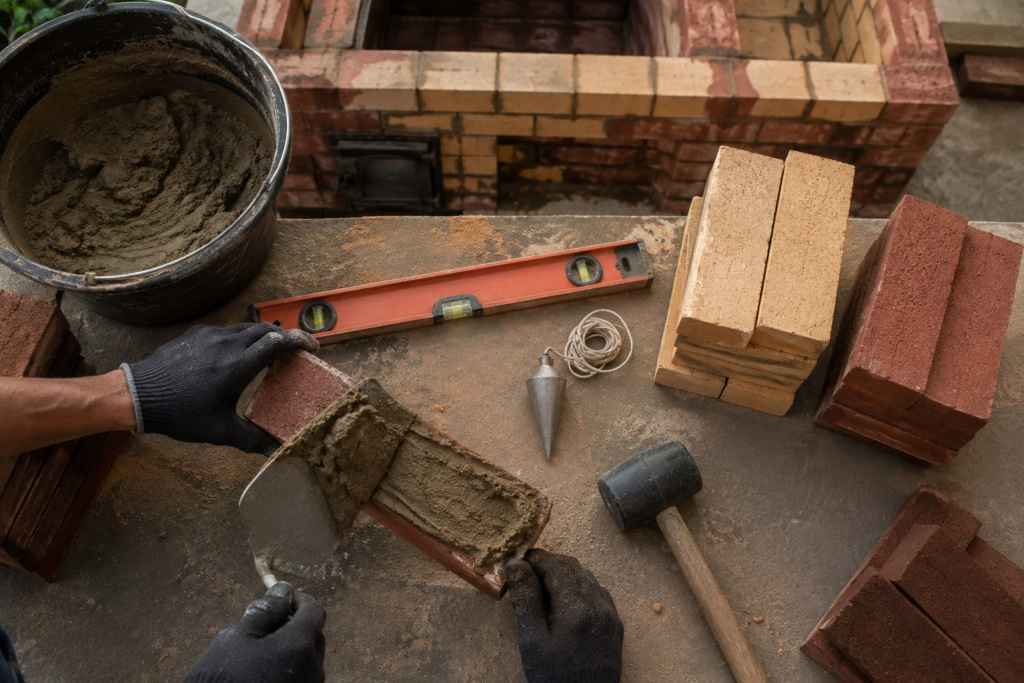

Общие правила кладки

• Перед кладкой — замочите красный кирпич в воде на 1–2 минуты (чтобы не тянул влагу из раствора). Шамотный кирпич — только ополоснуть, не замачивать долго (он разрушается при намокании).
• Швы: Для красного кирпича — 8–10 мм, для шамотного — 3–4 мм.
• Перевязка швов — каждый верхний ряд смещен относительно нижнего минимум на 1/4 длины кирпича.
• Проверка уровнем — после каждого ряда.

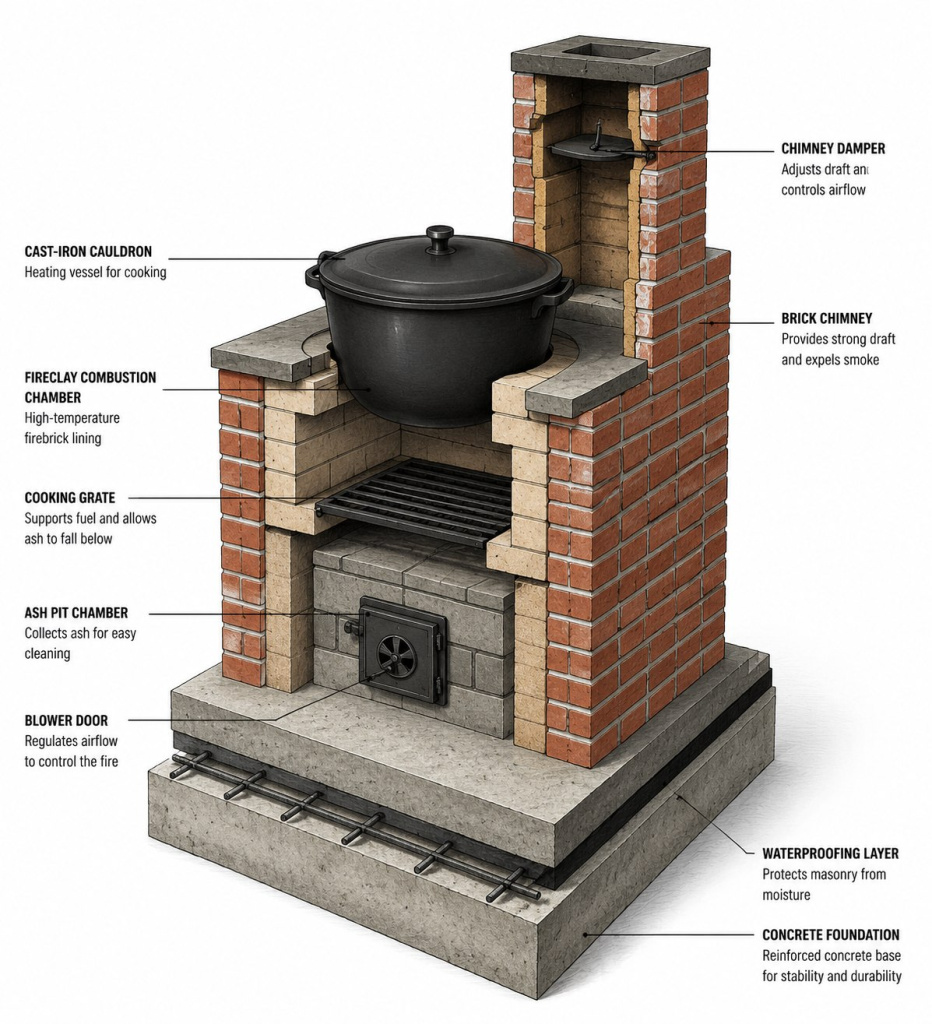

Пошаговая кладка:

• Ряд 1–2 (основание): Выкладывается сплошной квадрат/прямоугольник из красного кирпича. Размер: примерно 100×80 см (зависит от проекта). Второй ряд — такая же сплошная кладка с перевязкой швов.
• Ряд 3–4 (зольник и поддувало): Начинаем формировать камеру зольника (туда ссыпается зола). Оставляется проем для дверцы поддувала. Устанавливается дверца поддувала, фиксируется проволокой, закладываемой в швы кладки.
• Ряд 5 (колосник): Внутри камеры на кирпичные выступы (или на уголки) укладывается колосниковая решетка. С этого ряда внутренняя часть идет из шамотного кирпича, внешняя — из красного.
• Ряд 6–10 (топочная камера): Кладем стенки из шамотного кирпича с перевязкой. Устанавливаем дверцу топки, закрепляем проволокой. Важно: шамотный и красный кирпич не связываются жестко — между ними оставляют зазор 5–10 мм (заполняют базальтовым картоном), так как у них разное тепловое расширение.
• Ряд 11–12 (сужаем топку кверху): Для лучшего прогрева казана внутреннюю камеру иногда сужают. Здесь же может быть установлена задвижка, если дымоход идет прямо вверх.
• Ряд 13 (установка варочной плиты): Если у Вас чугунная плита с отверстием для казана — она кладется поверх ряда. Если казан вставляется прямо в кладку — в этом ряду формируется отверстие под казан. Между металлом и кирпичом обязательно прокладывается базальтовый картон (компенсирует тепловое расширение).
• Ряд 14 и выше (дымоход): Дымоход выкладывается из красного кирпича. Устанавливается задвижка (шибер) для регулировки тяги. Высота дымохода — не менее 2,5–3 м от уровня колосника.

Особые моменты для казана:
Казан должен сидеть плотно, но не защемленно — иначе при нагреве чугун может лопнуть.
Огонь должен облизывать казан снизу и с боков, поэтому топочная камера делается чуть больше диаметра казана.

Порядовка мангала из кирпича и зачем она нужна

Многие новички считают, что можно "просто на глаз" сложить мангал. Это огромная ошибка. Вот почему порядовка абсолютно необходима:

• Исключает хаос в голове. Когда перед Вами 50–80 рядов кладки, невозможно запомнить, где и что должно быть. Порядовка — это карта, по которой Вы идете, не сбиваясь с пути.
• Позволяет точно рассчитать количество кирпичей. Глядя на порядовку, Вы подсчитываете количество кирпичей для каждого ряда, суммируете и получаете точную цифру для закупки. Без нее Вы либо переплатите за лишний материал, либо недокупите и будете бегать в магазин посреди строительства.
• Продумывает все технологические отверстия заранее. В мангале есть проемы под: дверцу поддувала, дверцу топки, колосниковую решетку, чистку дымохода, задвижку (шибер), отверстие под казан. Без порядовки Вы легко пропустите какой-нибудь элемент, а потом не сможете его вставить, не разобрав половину стены.
• Обеспечивает правильную перевязку швов. Перевязка — это когда вертикальный шов нижнего ряда перекрывается целым кирпичом верхнего ряда. Это дает прочность всей конструкции. Порядовка показывает, как именно смещать кирпичи в каждом ряду (на 1/4, 1/2, на 3/4 длины). Без перевязки стена рухнет при первом же нагреве или усадке.
• Разделяет зоны кладки из разного кирпича. Порядовка цветом или штриховкой показывает, где какой кирпич должен быть, и как между ними сделать температурный зазор. Это критично, потому что у шамотного и красного кирпича разное тепловое расширение.
• Показывает сложные элементы подрезки. В некоторых рядах кирпичи нужно резать болгаркой под углом или на половину. Порядовка показывает, какие именно кирпичи подрезаются и в каком месте.
• Позволяет контролировать геометрию. На порядовке есть размеры: ширина, длина, высота каждого ряда. Вы постоянно сверяете свое сооружение с чертежом и уровнем. Отклонение в 1 см на нижнем ряду кверху превратится в 3–5 см перекоса, и плита для казана уже не встанет.
• Служит ориентиром для закладных деталей. В порядовке отмечены места, куда вмуровываются: проволока для крепления дверц, уголки для перекрытия проемов, плита перекрытия.

Порядовка может выглядеть как таблица или как набор схематических рисунков.

Как самостоятельно составить порядовку

Если Вы не нашли готовую порядовку под свой размер или проект, ее можно сделать самому. Это трудоемко, но выполнимо.

1. Определите габариты мангала: внешние размеры (длина, ширина, высота), внутренние размеры топки (под казан определенного диаметра), высоту дымохода.
2. Возьмите миллиметровую бумагу — на ней легко чертить в масштабе (например, 1 клетка = 5 см).
3. Нарисуйте горизонтальный срез каждого ряда снизу вверх: первые 2 ряда — сплошные, далее — проем под зольник, колосник, камера сгорания, перекрыша, место под казан, дымоход.
4. Для каждого ряда укажите перевязку: сдвигайте кирпичи так, чтобы вертикальные швы не совпадали. Используйте в ряду: целые кирпичи (250×120×65 мм), половинки (120×120×65 мм), трехчетвертки (190×120×65 мм).
5. Учтите зазоры: между шамотным и красным кирпичом — 5–10 мм (заполняется базальтовым картоном), между металлической плитой и кирпичом — 10–15 мм.
6. Нанесите размеры — укажите реальные размеры каждого проема, расстояния между осями.

Как пользоваться порядовкой на практике

• Распечатайте порядовку в крупном формате и повесьте рядом с рабочим местом.
• Перед началом кладки каждого ряда изучите его на схеме. Разложите кирпичи насухо (без раствора) на земле в той же последовательности, как на порядовке.
• Сделайте примерку — проверьте, все ли кирпичи подходят по размеру, нужно ли что-то подрезать.
• Подрежьте болгаркой те кирпичи, которые по схеме должны быть половинками или трехчетвертками.
• Нанесите раствор на предыдущий ряд, уложите первый кирпич нового ряда. Сразу сверьте с уровнем и с порядовкой.
• Периодически (каждые 2–3 ряда) делайте вертикальную проверку отвесом, чтобы стена не ушла в сторону.
• Отмечайте выполненные ряды маркером на схеме, чтобы не сбиться со счета. Когда рядов 30–40, легко забыть, на каком Вы остановились.
• При установке закладных (дверцы, плита, колосник) — еще раз посмотрите порядовку, чтобы ничего не пропустить. После того как раствор схватится, вставить дверцу будет уже невозможно.

Построить надежный и красивый кирпичный мангал с печью для казана — это задача, требующая терпения, внимательности и точного соблюдения порядовки. Но результат того стоит: Вы получите долговечный очаг, который станет центром притяжения для всех гостей и позволит готовить любимые блюда на открытом воздухе. Помните про технику безопасности, делайте все по правилам и наслаждайтесь результатом.
